Il sistema CARTO 3 rappresenta una delle innovazioni più significative nel campo dell’elettrofisiologia cardiaca moderna. Sviluppato dalla Biosense Webster (Johnson & Johnson), CARTO 3 è un sistema avanzato di mappatura elettroanatomica tridimensionale che permette ai cardiologi elettrofisiologi di visualizzare in tempo reale la struttura anatomica del cuore e la sua attività elettrica con una precisione millimetrica. Questa tecnologia all’avanguardia utilizza campi magnetici ed elettrici per localizzare con estrema accuratezza i cateteri all’interno delle camere cardiache, creando mappe 3D ad alta risoluzione che guidano le procedure diagnostiche e terapeutiche.
CARTO 3 ha rivoluzionato il trattamento delle aritmie cardiache, particolarmente della fibrillazione atriale, del flutter atriale, delle tachicardie ventricolari e sopraventricolari. Il sistema permette di eseguire ablazioni cardiache transcatetere con una precisione senza precedenti, riducendo significativamente l’esposizione alle radiazioni sia per il paziente che per l’operatore, diminuendo i tempi procedurali e migliorando gli outcome clinici.
La capacità di integrare immagini preacquisite (TC o RMN cardiaca) con la mappatura in tempo reale, la visualizzazione simultanea di anatomia ed elettrofisiologia, e la possibilità di marcare con precisione i siti di ablazione rendono CARTO 3 uno strumento indispensabile nei moderni laboratori di elettrofisiologia. Questo articolo fornisce una guida completa: cos’è CARTO 3, come funziona, a cosa serve, come si svolge la procedura, i rischi, i vantaggi e le risposte alle domande più frequenti.
📑 CARTO 3: Indice dell’articolo
Cos’è il Sistema CARTO 3

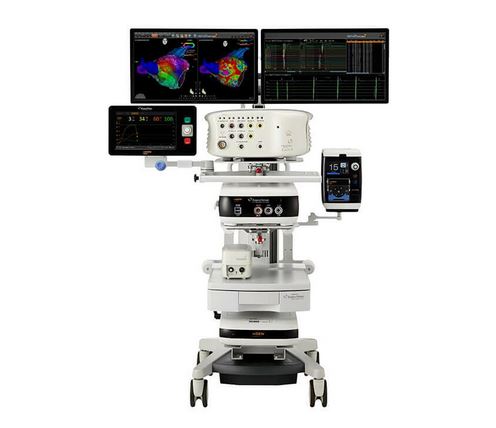

CARTO 3 è un sistema di mappatura elettroanatomica tridimensionale avanzato utilizzato in elettrofisiologia cardiaca. Il sistema si compone di: workstation computerizzata con software dedicato per elaborazione mappe 3D in tempo reale; patch magnetiche posizionate sul torace del paziente che creano un campo magnetico di riferimento; cateteri specializzati dotati di sensori magnetici ed elettrici che comunicano con il sistema; sistema di localizzazione che traccia la posizione dei cateteri con precisione submillimetrica; interfaccia utente intuitiva con monitor multipli per visualizzazione simultanea di mappe anatomiche ed elettriche.
Come Funziona CARTO 3
Tecnologia di Localizzazione
CARTO 3 utilizza una tecnologia ibrida che combina: Localizzazione magnetica: Patch magnetiche creano un campo magnetico tridimensionale. Sensori nei cateteri rilevano la posizione nello spazio. Accuratezza submillimetrica (inferiore a 1 mm). Localizzazione elettrica (impedenza): Misura l’impedenza tra elettrodi del catetere e patch cutanee. Fornisce informazioni aggiuntive sulla posizione. Aumenta la stabilità del tracking.
Creazione delle Mappe 3D
Il processo di mappatura include: movimento del catetere nelle camere cardiache; acquisizione simultanea di dati anatomici (posizione spaziale) ed elettrici (voltaggio, timing); ricostruzione progressiva della geometria cardiaca 3D; creazione di mappe codificate a colori che mostrano attivazione elettrica, voltaggio, velocità di conduzione; possibilità di integrare immagini TC o RM preacquisite per maggiore dettaglio anatomico.
A Cosa Serve CARTO 3
Diagnosi e Trattamento delle Aritmie
Fibrillazione atriale: Mappatura degli atri per identificare trigger e substrati. Ablazione delle vene polmonari con precisione. Ablazione di substrato atriale complesso. Flutter atriale: Identificazione del circuito di rientro. Ablazione dell’istmo cavo-tricuspidalico. Tachicardie sopraventricolari: Localizzazione vie accessorie (sindrome di Wolff-Parkinson-White). Ablazione rientri nodali AV. Tachicardie ventricolari: Mappatura substrato cicatriziale post-infarto. Identificazione circuiti di rientro ventricolari. Ablazione in pazienti con cardiomiopatia.
Altre Applicazioni
Valutazione elettrica pre-resincronizzazione cardiaca, mappatura pre-impianto di ICD, studio elettrofisiologico diagnostico avanzato, ricerca e teaching in elettrofisiologia.
Come Prepararsi alla Procedura
Valutazione pre-procedurale: ECG completo, ecocardiogramma, esami ematici (emocromo, coagulazione, funzione renale), sospensione anticoagulanti secondo protocollo, TC o RM cardiaca (se programmata integrazione imaging). Digiuno: 6-8 ore prima della procedura. Farmaci: Sospensione antiaritmici 3-5 giorni prima (se indicato). Continuare terapie essenziali (antiipertensivi, beta-bloccanti). Consenso informato: Discussione dettagliata rischi e benefici. Accompagnatore: Necessario per rientro a casa. Ricovero: Di norma day-hospital o 24 ore ricovero.
Come si Svolge la Procedura
Fase Preparatoria (30-45 minuti)
Posizionamento del paziente supino sul lettino elettrofisiologico. Applicazione patch magnetiche sul torace e dorso. Monitoraggio continuo (ECG, pressione, saturazione). Sedazione cosciente o anestesia generale (secondo caso). Accesso vascolare femorale (vena e/o arteria femorale). Sterilizzazione e preparazione campo operatorio.
Mappatura ed Ablazione (2-5 ore)
Avanzamento cateteri fino alle camere cardiache sotto guida CARTO 3. Creazione mappa anatomica 3D tramite movimento sistematico dei cateteri. Acquisizione dati elettrici (voltaggio, timing attivazione). Identificazione substrato aritmico o trigger. Esecuzione ablazione con radiofrequenza nei siti target. Verifica immediata efficacia con test di stimolazione. Creazione mappa post-ablazione per documentare lesioni.
Post-Procedura (4-24 ore)
Rimozione cateteri e emostasi siti accesso. Compressione manuale o dispositivi di chiusura vascolare. Riposo a letto 4-6 ore. Monitoraggio parametri vitali e complicanze. Controllo ECG. Dimissione o ricovero overnight secondo protocollo.
Rischi e Complicanze
Complicanze vascolari (2-5%): Ematoma sede puntura, pseudoaneurisma femorale, fistola artero-venosa, trombosi venosa. Complicanze cardiache (1-3%): Perforazione cardiaca con tamponamento (0.5-1%), danno valvolare, stroke/TIA (0.5-1%), blocco AV completo richiedente PM. Complicanze ablazione-specifiche: Stenosi vene polmonari (rara con CARTO 3), fistola atrio-esofagea (rarissima ma grave 0.1%), paralisi nervo frenico. Altre: Reazioni allergiche, infezioni, aritmie recidivanti post-procedura.
Vantaggi del Sistema CARTO 3
Riduzione esposizione radiazioni: 80-90% riduzione fluoroscopia vs tecniche convenzionali. Precisione millimetrica: Localizzazione cateteri con accuratezza submillimetrica. Riproducibilità: Possibilità di salvare e confrontare mappe in procedure successive. Integrazione imaging: Fusione con TC/RM per anatomia dettagliata. Efficacia aumentata: Tassi di successo ablazione superiori al 70-90% secondo aritmia. Sicurezza: Visualizzazione continua posizione cateteri riduce rischio perforazione. Tempo procedurale: Riduzione tempi medi procedura del 20-30%.
Domande Frequenti su CARTO 3 (FAQ)
Quanto dura una procedura con CARTO 3?
La durata varia significativamente secondo il tipo di aritmia e la complessità del caso. Ablazione flutter atriale semplice: 1-2 ore. Ablazione fibrillazione atriale: 3-5 ore. Ablazione tachicardia ventricolare complessa: 4-6 ore. Il tempo totale include preparazione (30-45 min), mappatura e ablazione (variabile), e chiusura accessi (15-30 min). La tecnologia CARTO 3 paradossalmente può ridurre i tempi procedurali rispetto a tecniche convenzionali perché permette mappatura più rapida ed efficace.
La procedura è dolorosa?
No, la procedura non è dolorosa grazie alla sedazione cosciente o anestesia generale. Durante sedazione cosciente: sei rilassato e sonnolento ma parzialmente cosciente, non avverti dolore, potresti percepire pressione o movimento ma senza fastidio. Con anestesia generale: sei completamente addormentato e non avverti nulla. Dopo la procedura potresti avere lieve fastidio alla sede di accesso femorale, facilmente gestibile con analgesici comuni.
Quanto costa una procedura con CARTO 3?
Il costo in Italia varia. Con SSN (Sistema Sanitario Nazionale): procedura coperta con prescrizione specialistica, ticket variabile secondo regione (generalmente esenzione per patologia), lista d’attesa possibile (variabile da settimane a mesi). Privato/intramoenia: 8.000-15.000 euro per ablazione fibrillazione atriale, 5.000-10.000 euro per altre aritmie, include ricovero, materiali (cateteri specializzati), equipe medica, sala elettrofisiologica. Il costo elevato riflette: tecnologia avanzata del sistema CARTO 3, cateteri monouso specializzati (1.500-3.000 euro ciascuno), competenze altamente specialistiche, infrastructure laboratorio elettrofisiologia.
Quali sono i tassi di successo con CARTO 3?
I tassi di successo sono elevati e variano per tipo di aritmia. Flutter atriale tipico: 95-98% successo a lungo termine. Tachicardie sopraventricolari (vie accessorie, rientri nodali): 90-95% successo. Fibrillazione atriale parossistica: 70-80% libertà da aritmia a 1 anno, 60-70% dopo singola procedura in FA persistente. Tachicardie ventricolari: 60-80% secondo substrato (più alto in cuori strutturalmente normali). CARTO 3 ha significativamente migliorato questi tassi rispetto a tecniche convenzionali grazie a: mappatura più precisa e dettagliata, ablazioni più mirate, riduzione lacune nelle linee di ablazione.
Devo sospendere gli anticoagulanti prima della procedura?
Dipende dal tipo di anticoagulante e dal protocollo del centro. Warfarin (Coumadin): alcuni centri continuano con INR terapeutico (2-3), altri sospendono 3-5 giorni prima con bridging eparina. NAO (apixaban, rivaroxaban, dabigatran, edoxaban): generalmente sospesi 24-48 ore prima, ripresi 3-6 ore dopo se emostasi adeguata. Tendenza moderna: continuare anticoagulazione durante procedura per ridurre rischio tromboembolia, specialmente in ablazione FA. Il protocollo esatto deve essere discusso con il cardiologo elettrofisiologo e il centro dove verrà eseguita la procedura.
Posso ripetere la procedura se l’aritmia recidiva?
Sì, assolutamente. Le procedure ripetute (re-do) sono comuni, specialmente per fibrillazione atriale. Vantaggi CARTO 3 nelle procedure ripetute: possibilità di importare mappa precedente come riferimento, identificazione precisa delle lacune nelle linee di ablazione precedenti, mappatura solo delle aree necessarie riducendo tempi. Tassi di ripetizione: fibrillazione atriale 20-40% richiedono seconda procedura, flutter atriale raramente (meno del 5%), tachicardie ventricolari 20-30% in substrati complessi. La necessità di ripetizione non indica fallimento ma riflette la natura progressiva di alcune aritmie e la complessità del substrato elettrico.
Quanto tempo devo rimanere ricoverato?
Dipende dal tipo di procedura e dal protocollo del centro. Ablazioni semplici (flutter, tachicardie sopraventricolari): spesso day-hospital con dimissione serale se procedura mattutina, osservazione 4-6 ore post-procedura. Ablazione fibrillazione atriale: ricovero overnight (24 ore) nella maggior parte dei centri, dimissione mattina successiva se decorso regolare. Complicanze: ricovero prolungato se tamponamento, ematoma significativo, aritmie ricorrenti. Alla dimissione: riposo relativo 48 ore, evitare sforzi intensi 1 settimana, possibile ripresa attività lavorativa dopo 3-7 giorni secondo tipo lavoro.
Il CARTO 3 sostituisce completamente la fluoroscopia?
No, non completamente, ma la riduce drasticamente. La fluoroscopia (raggi X) è ancora utilizzata per: conferma iniziale posizionamento cateteri, passaggio del setto interatriale (trans-septal puncture), situazioni di emergenza, verifica anatomia particolare. Tuttavia, CARTO 3 permette di: ridurre esposizione fluoroscopica del 80-90%, eseguire la maggior parte della mappatura e ablazione senza fluoroscopia, proteggere sia paziente che operatori da radiazioni. Alcuni centri esperti eseguono procedure completamente “zero-fluoro” in casi selezionati, specialmente in bambini e giovani dove riduzione radiazioni è prioritaria.
Posso fare risonanza magnetica dopo la procedura?
Generalmente sì, ma con alcune considerazioni. Se non sono stati impiantati dispositivi durante procedura (solo ablazione): possibile RM senza restrizioni dopo guarigione accessi vascolari. Se impiantato pacemaker/ICD: necessario verificare se dispositivo è RM-compatibile, molti dispositivi moderni lo sono (MR-conditional). Considerazioni specifiche: patch CARTO 3 rimosse a fine procedura (non permanenti), cateteri ablazione rimossi completamente, eventuali clips emostatiche vascolari di solito RM-compatibili. Sempre informare il radiologo della procedura elettrofisiologica pregressa e verificare documentazione dispositivi impiantati se presenti.
Quali sono le alternative al sistema CARTO 3?
Esistono altri sistemi di mappatura elettroanatomica. EnSite (Abbott): sistema concorrente con tecnologia simile, utilizza elettrodi multipli per mappatura rapida. Rhythmia (Boston Scientific): sistema ad altissima risoluzione con mappatura automatizzata molto rapida, particolarmente utile per tachicardie ventricolari complesse. CARTO 3 vs concorrenti: CARTO 3 è il sistema più diffuso globalmente con maggiore esperienza clinica pubblicata, ottima precisione e interfaccia user-friendly consolidata, vasto parco installato garantisce disponibilità. EnSite offre mappatura più rapida con basket catheter. Rhythmia offre risoluzione massima ma costi più elevati. La scelta dipende da: esperienza centro, tipo aritmia, disponibilità tecnologica, preferenze operatore.
CARTO 3: Conclusione
Il sistema CARTO 3 rappresenta una pietra miliare nell’evoluzione dell’elettrofisiologia cardiaca interventistica. La sua capacità di creare mappe tridimensionali ad alta risoluzione dell’anatomia e dell’elettrofisiologia cardiaca in tempo reale ha trasformato radicalmente l’approccio al trattamento delle aritmie complesse. La riduzione drastica dell’esposizione alle radiazioni ionizzanti (fino al 90% rispetto alle tecniche convenzionali) rappresenta un beneficio fondamentale sia per i pazienti che per gli operatori sanitari, permettendo procedure più sicure e ripetibili senza i rischi cumulativi associati all’esposizione radiologica.
I risultati clinici ottenuti con CARTO 3 parlano da soli: tassi di successo superiori al 90% per molte aritmie, riduzione significativa delle complicanze grazie alla visualizzazione continua della posizione dei cateteri, possibilità di ripetere procedure con precisione millimetrica utilizzando mappe precedenti come riferimento. La tecnologia di integrazione con imaging preacquisito (TC o RM cardiaca) aggiunge un ulteriore livello di precisione anatomica, particolarmente utile in anatomie complesse o in presenza di cardiopatie strutturali. L’interfaccia intuitiva e la curva di apprendimento relativamente rapida hanno permesso la diffusione di questa tecnologia in centri di elettrofisiologia di tutto il mondo.
Se soffri di aritmie cardiache sintomatiche (palpitazioni frequenti, sincopi, intolleranza allo sforzo), hai fallito la terapia farmacologica antiaritmica, o hai controindicazioni ai farmaci, una valutazione elettrofisiologica con possibile ablazione guidata da CARTO 3 potrebbe rappresentare la soluzione definitiva. I moderni laboratori di elettrofisiologia dotati di questa tecnologia possono offrire trattamenti minimamente invasivi con elevate probabilità di successo e rapido recupero. Consulta un cardiologo elettrofisiologo per valutare se sei candidato a questa procedura: la qualità della vita dopo una ablazione riuscita migliora dramaticamente, liberandoti dai sintomi dell’aritmia e spesso permettendo la sospensione di terapie farmacologiche a lungo termine.
